消防应急广播系统

作者:发布日期:


★ GS-VA8000消防应急广播设备


消防应急广播设备主要由音源设备、广播功率放大器、输出模块、扬声器等设备构成。GS8000系列火灾报警系统配套的消防应急广播设备组成主要如下:

● GS-VA-830广播控制盘
● GS-VA-831/832/833(150W/300W/500W)广播功率放大器
● GS-MOD802扬声器监视模块
● YX7103扬声器、YX7104扬声器

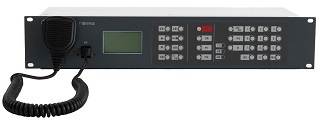

★ GS-VA-830广播控制盘




完全满足国家标准GB16806的一套消防应急广播系统,由广播控制盘和不同瓦数的功放组成。整套设备集成度高,功能强大,使用方便,外形美观。广播控制盘可支持FAT32格式各种容量SD卡作为MP3放音音源,也可通过外部音源输入端口接入外部音源设备(CD唱机、收音机等)作为外线放音音源。另外广播控制盘能对话筒应急广播的内容进行长达10小时的录音存储,并能通过电子录音输出接口输出。


● 应急广播、话筒、MP3、外线四种播音模式
● 话筒播音优先于背景音乐和应急电子语音广播
● 手动、自动两种工作方式
● 分区、通播两种启闭方式
● 2U柜式安装、配置灵活
● 可以级联15台功放

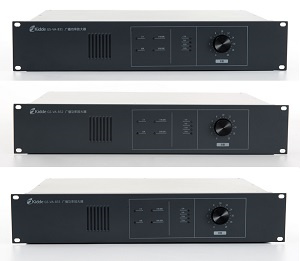

★ GS-VA-831/832/833广播功率放大器




● 受GS-VA-830广播控制盘控制,通过GS-VA-830来控制功放的启动和关闭
● 具有受控自检功能
● 在使用话筒播音时,监听能够自动静音,以彻底消除音频回授
● 当接收应急广播控制信号时,能自动调整音频输出至预定位置,不受音量电位器的控制,消除人为操作对音频输出的影响
● 具有主备电自动切换功能并指示当前供电方式及状态,主电优先
● 当功放故障或外部线路出现异常致使其处于故障不可恢复的状态时,GS-VA-830广播控制盘可以实现声光告警
● 功放120V定压输出端子区分直流短路和交流短路

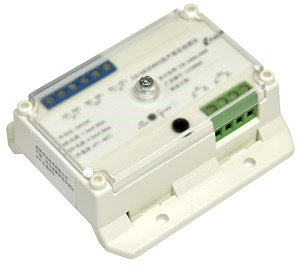

★ GS-MOD802扬声器监视模块




GS-MOD802扬声器监视模块,用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答,并将切换信息传回火灾报警控制器,以表明切换成功。


● 微型化设计,节约空间,适合集中安装(符合当前新设计规范需求)
● 轨道安装和表面安装两种安装方式
● 模块与消防广播主机间线路或模块与音箱间线路发生短路、断路,模块向控制器发送故障信号
● 电子编码,方便现场改写
● 2线制,总线供电
● 低功耗

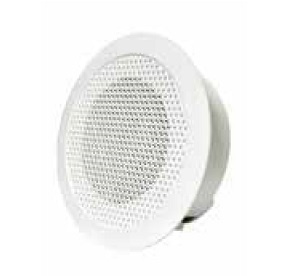

★ YX7103扬声器




● 现场播音设备
● YX7103扬声器为吸顶式安装扬声器
● 外形尺寸:Φ170mm×68mm
● 安装尺寸:Φ155mm

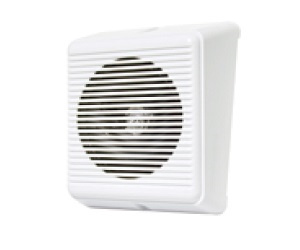

★ YX7104扬声器


● 现场播音设备
● YX7104扬声器为壁挂式安装扬声器
● 外形尺寸:186mm×228mm×90mm
● 安装尺寸:122mm

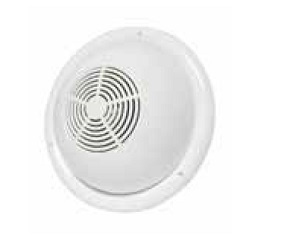

★ XD5-4C扬声器


现场播音设备
XD5-4C扬声器为吸顶式安装扬声器
安装尺寸:Φ155mm

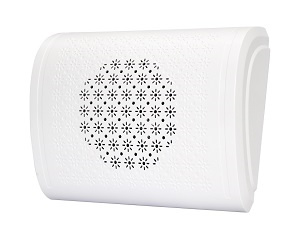

★ BG5-2A扬声器


现场播音设备
BG5-2A扬声器为壁挂式安装方式
安装尺寸:175mm




★ WY-XD5-5扬声器



现场播音设备
WY-XD5-5扬声器为吸顶式安装扬声器
安装尺寸:Φ223*3-Φ3或者86盒
